Gute Nachrichten aus Deutschland !!!

Siemens hat eine Lösung entwickelt, um im Elektroauto Motor und Inverter in einem Gehäuse zu integrieren.

Bisher sind der Motor und der Inverter, der den Gleichstrom der Batterie in Wechselstrom für den Elektromotor wandelt, zwei getrennte Komponenten. Die neue integrierte Antriebseinheit schafft Platz, spart Gewicht und reduziert Kosten. Kern der Lösung ist ein gemeinsames Kühlkonzept der beiden Komponenten, das sicherstellt, dass die Leistungselekt-ronik des Inverters trotz ihrer Nähe zum Elektromotor nicht zu warm wird und so verhindert, dass weder Leistung noch Lebensdauer verringert werden.
Die Reichweite ist ein entscheidendes Kriterium bei der Anschaffung eines Elektroautos, weshalb der Automobil-hersteller stets um die Optimiertung des Fahrzeuggewichts bemüht ist. Hier lag auch der Ansatzpunkt für die Siemens-Ingenieure. Wenn der Inverter im Motor integriert wird, so die Überlegung, braucht man nur mehr ein Gehäuse und spart Gewicht. An anderer Stelle wird dagegen Bauraum mit einem Volumen von sechs bis sieben Litern frei, der zum Beispiel für ein Ladegerät genutzt werden kann. Die Kosten für die Verkabelung von Motor und Inverter fallen weg und es gibt bei der Produktion des Fahrzeugs weniger Montageschritte.

Neuer Antrieb spart Platz und Gewicht im Elektroauto

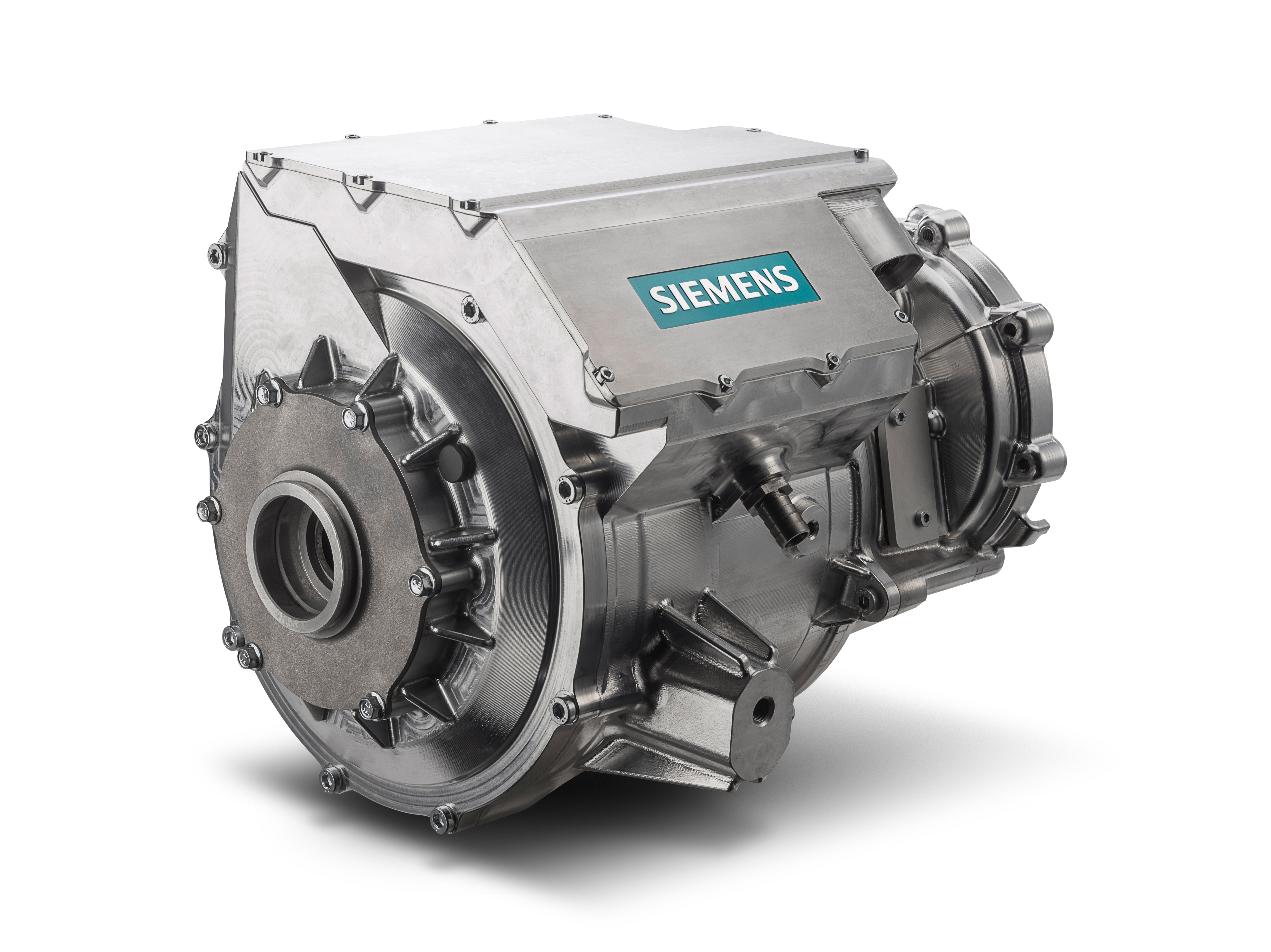

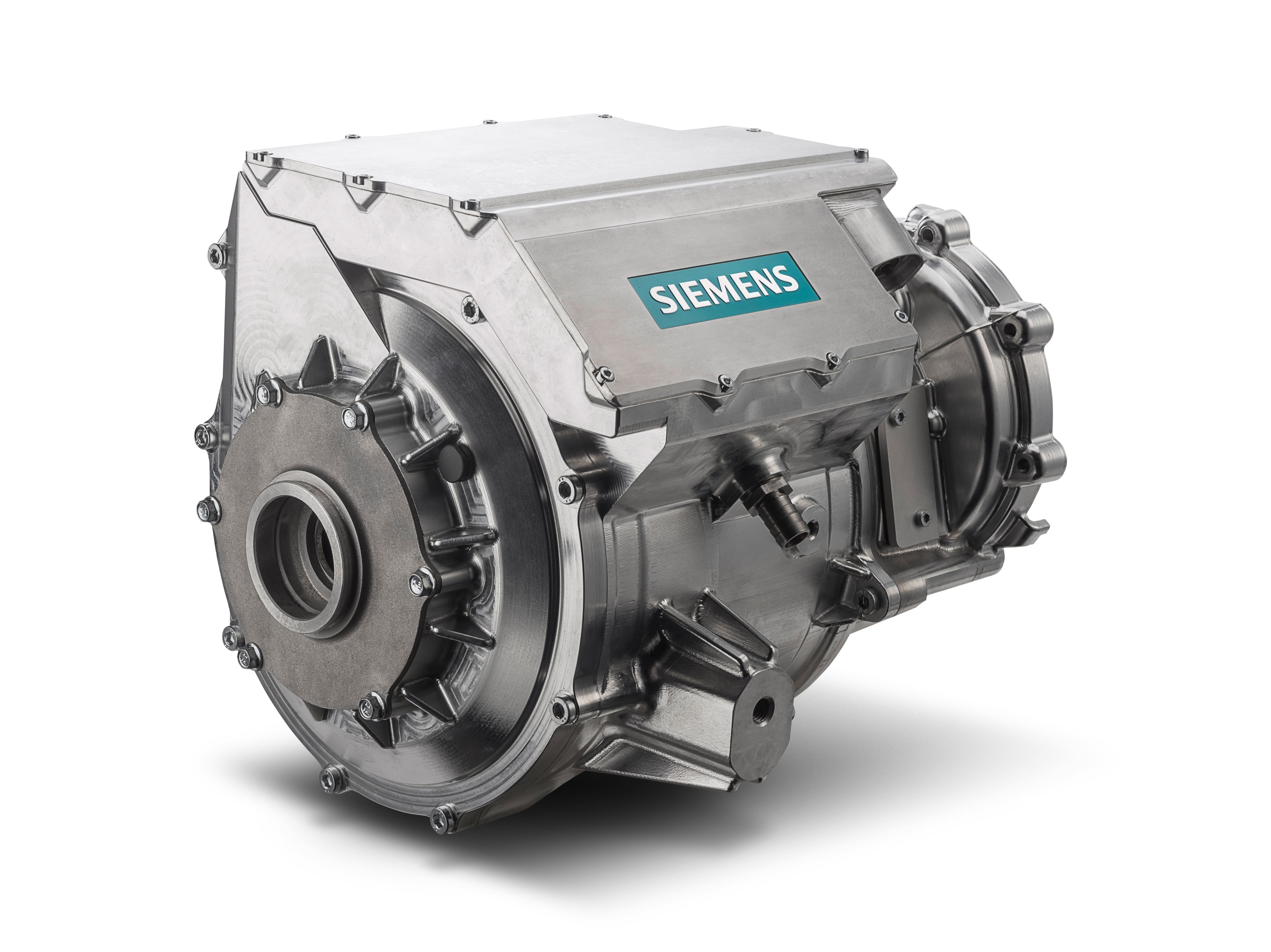

Siemens entwickelte die integrierte Antriebseinheit Sivetec MSA 3300 auf Basis eines Serienelektromotors und passte das Gehäuse so an, dass der Inverter in den Motor integriert werden konnte. Ein Knackpunkt war die Wärmeentwicklung des Elektromotors. Bei hohen Temperaturen der IGBT-Module, das sind die Leistungs-halbleiter, die den Batteriestrom in Wechselstrom wandeln, müssen diese in ihrer Leistung begrenzt werden. Inverter im Elektroauto sind deshalb ohnehin mit einer eigenen Wasser-kühlung versehen. Ein weiterer Baustein zur Gesamtlösung sind sehr robuste Powermodule mit SkiN-Technologie. Dahinter steckt eine Verbindungstechnik, die den Halbleiterchip flächig, also ohne Bond-Draht, kontaktiert. Der elektrische Kontakt zwischen Chip und Bond-Draht ist bei wechselnder Wärmebelastung ein Schwachpunkt von Halbleiterbauele-menten.

Wesentlich für den integrierten An-trieb war eine spezielle Kühlwasser-führung um Motor und Inverter. Das kühlste Wasser umströmt zunächst thermisch kritische Bauteile wie die IGBT-Module und den Zwischenkreis-kondensator und wird dann in den Kühlmantel des Motors geleitet. Die Wasserführung ist so ausgelegt, dass zwischen der Inverterelektronik und dem Motor eine Art Wasserschirm entsteht, der beide Einheiten thermisch voneinander entkoppelt.
Die Funktionsfähigkeit des Konzepts wurde bereits im Labor unter den typischen Lastverläufen und Betriebsbedingungen eines Elektromotors im Auto nachgewiesen. Der Sivetec MSA 3300 stößt auf großes Interesse der Automobilbranche und wurde aktuell für den bayerischen Staatspreis für Elektro- und Hybrid-Mobilität eCarTec Award 2014 nominiert.
